Каква е разликата между 1x8 Mini PLC сплитер и 1x4 Mini PLC сплитер?

В сферата на оптичните комуникации PLC (Planar Lightwave Circuit) сплитерите играят решаваща роля. Тези устройства се използват за разделяне на оптичен сигнал на множество сигнали, което позволява на едно влакно да обслужва множество потребители или крайни точки. Сред различните видове PLC сплитери, 1x8 Mini PLC сплитер и 1x4 Mini PLC сплитер са две често използвани опции. Като доставчик на 1x8 Mini PLC сплитери, бих искал да се задълбоча в разликите между тези два продукта, за да помогна на потенциалните клиенти да вземат по-информирани решения.

1. Структура и физически характеристики

Най-очевидната разлика между 1x8 Mini PLC сплитер и 1x4 Mini PLC сплитер се крие в техните съотношения на разделяне. 1x4 Mini PLC сплитер има един входен порт и четири изходни порта, което означава, че може да раздели един оптичен сигнал на четири еднакви или почти еднакви сигнала. От друга страна, 1x8 Mini PLC сплитер има един входен порт и осем изходни порта, способни да разделят входния сигнал на осем сигнала.

По отношение на физическия размер, въпреки че и двата са от мини тип, 1x8 Mini PLC сплитер обикновено е малко по-голям от 1x4 Mini PLC сплитер. Това е така, защото трябва да поеме повече разделящи канали в устройството. Вътрешната структура на сплитера 1x8 е по-сложна, с допълнителни вълноводи и оптични компоненти за постигане на функцията за разделяне 1:8.

2. Оптична производителност

Вмъкната загуба

Вмъкнатите загуби са ключов параметър при оценката на производителността на PLC сплитер. Отнася се до загубата на оптична мощност, когато сигналът преминава през сплитера. Като цяло загубата на вмъкване на 1x8 Mini PLC сплитер е по-висока от тази на 1x4 Mini PLC сплитер. Това е така, защото с увеличаване на съотношението на разделяне, повече мощност се разпределя между изходните портове. Например, в добре проектиран 1x4 Mini PLC сплитер, типичната загуба на вмъкване може да бъде около 6 - 7 dB, докато за 1x8 Mini PLC сплитер може да бъде около 9 - 10 dB.

Еднородност

Еднородността представлява разликата в загубата на вмъкване между изходните портове на сплитер. Добрият сплитер трябва да има ниска равномерност, което означава, че разпределението на мощността между изходните портове е относително равномерно. 1x4 Mini PLC сплитер обикновено има по-добра равномерност в сравнение с 1x8 Mini PLC сплитер. Тъй като има по-малко изходни портове в сплитера 1x4, е по-лесно да се постигне по-балансирано разпределение на мощността.

Загуба на връщане

Загубата при връщане измерва количеството светлина, което се отразява обратно към входния порт. Както 1x4, така и 1x8 Mini PLC сплитерите обикновено имат високи стойности на възвратните загуби, обикновено над 50 dB. Въпреки това, поради по-сложната вътрешна структура на 1x8 Mini PLC сплитер, има малко по-висок риск от вътрешни отражения, което може да доведе до относително по-ниски загуби на връщане в сравнение с 1x4 сплитер в някои случаи.

3. Сценарии за прилагане

1x4 мини PLC сплитер

1x4 Mini PLC сплитер е подходящ за сравнително малък мащаб оптични мрежи. Например, в малка офис сграда или еднофамилен жилищен район, където броят на потребителите или крайните точки е ограничен, сплитер 1x4 може ефективно да раздели оптичния сигнал от основното влакно на четири отделни линии, за да обслужва няколко офиса или домакинства. Също така често се използва в някои тестови и експериментални настройки, където са необходими малък брой сигнални канали.

1x8 мини PLC сплитер

1x8 Mini PLC сплитер е по-подходящ за оптични мрежи със среден мащаб. В жилищна сграда или малък до среден бизнес парк, където има повече потребители или крайни точки, сплитер 1x8 може да отговори на търсенето за разпределение на сигнала. Чрез използването на сплитер 1x8, едно влакно може да се използва за свързване на множество апартаменти или офиси, намалявайки броя на необходимите влакна и опростявайки оформлението на мрежата.

4. Съображения за разходите

Като цяло цената на 1x8 Mini PLC сплитер е по-висока от тази на 1x4 Mini PLC сплитер. Това се дължи главно на по-сложния му производствен процес и по-високите разходи за материали. Производството на сплитер 1x8 изисква по-прецизни производствени техники и повече оптични материали, за да се гарантира неговата работа. Въпреки това, когато се вземат предвид общите разходи за оптична мрежа, използването на сплитер 1x8 може да бъде по-рентабилно в някои случаи. Например, ако трябва да се свържат голям брой крайни точки, използването на множество сплитери 1x4 ще изисква повече оптични връзки и монтажна работа, което може да увеличи общите разходи.

5. Нашите предложения за 1x8 Mini PLC сплитер

Като доставчик на 1x8 Mini PLC сплитери, ние се ангажираме да предоставяме висококачествени продукти. Нашите 1x8 Mini PLC сплитери са произведени с помощта на модерна технология и висококачествени материали, осигуряващи отлични оптични характеристики. Имаме стриктни процедури за контрол на качеството, за да гарантираме ниски загуби при вмъкване, добра еднородност и висока възвръщаема загуба.

В допълнение към стандартните 1x8 Mini PLC сплитери, ние предлагаме и персонализирани решения, за да отговорим на специфичните нужди на нашите клиенти. Независимо дали става въпрос за специален дизайн на опаковката или специфични изисквания за оптична производителност, ние можем да работим с нашите клиенти, за да разработим най-подходящите продукти.

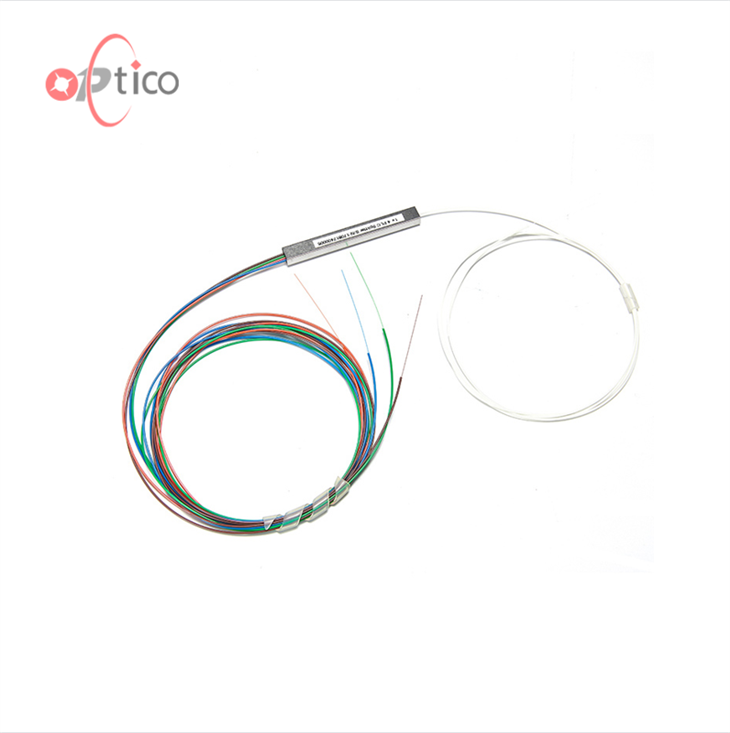

Ако се интересувате от други видове PLC сплитери, ние също разполагаме с широка гама от продукти. Например, можете да разгледате нашия1x3 голи влакна тип PLC сплитер,1x9 мини PLC сплитер, иАсиметричен PLC сплитер серия 1x9 1x3 1x6.

Заключение

В обобщение, 1x8 Mini PLC сплитер и 1x4 Mini PLC сплитер имат значителни разлики в структурата, оптичната производителност, сценариите на приложение и цената. Когато избират между двете, клиентите трябва да имат предвид специфичните си мрежови изисквания, като например броя на крайните точки, необходимата оптична производителност и общия бюджет.

Ако сте в процес на изграждане или надграждане на оптична мрежа и се нуждаете от надежден 1x8 Mini PLC сплитер или други свързани продукти, моля не се колебайте да се свържете с нас за повече информация и да започнете преговори за покупка. Ние сме нетърпеливи да работим с вас, за да предоставим най-добрите оптични решения за вашите нужди.

Референции

• „Влакнесто-оптични комуникационни системи“ от Govind P. Agrawal
• Индустриални бели книги за PLC сплитер технология и приложения.
